Grandes machines électroniques

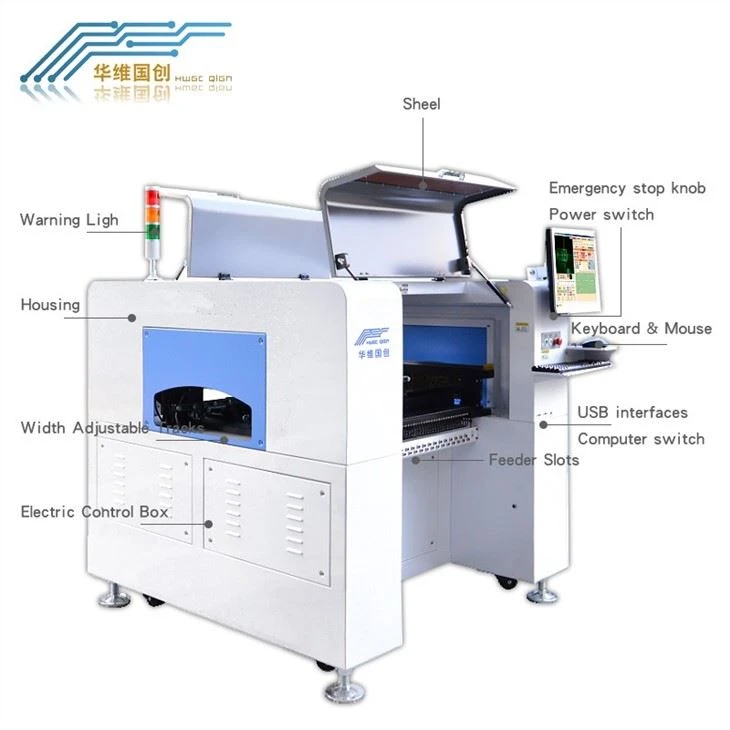

Fabricant d'usine SMT Pick and Place faisant la machine SMD BGA HW - T6 - 64F HWGC soudure automatique et semi-automatique devant le monteur de puce d'imprimante

Présenterle tout nouveau système d'exploitation intelligent qui répond au statu quo de production en Chine, permettant une fabrication numérique intelligente pour un système d'exploitation plus adapté à la Chine. Grâce à une programmation intelligente en un -clic, il réduit considérablement le temps et les coûts opérationnels tout en améliorant l'efficacité globale de la production. Par rapport à la programmation traditionnelle, cela permet d'économiser jusqu'à 90 % du temps, permettant de réaliser la programmation en seulement cinq minutes. Le système prend en charge une production non-stop 24-heures, garantissant ainsi l'absence de temps d'arrêt.



La station d'assemblage du chargeur est équipée d'une fonction d'optimisation automatique qui optimise la séquence d'installation des buses. Il ajuste également automatiquement les coordonnées de la position d'aspiration du distributeur pour garantir une livraison efficace. La fonction de disposition automatique détermine le chemin le plus court pour le montage et optimise la bibliothèque de composants pour éviter les erreurs. De plus, le système comprend une fonction de détection et de prévention des collisions par capteur qui garantit la sécurité lors du travail avec les volants d'inertie.



Le système offre un mélange unique de fonctionnalités répondant aux exigences de production de la Chine. Il est conçu pour augmenter la productivité, réduire le nombre d'erreurs et minimiser les coûts d'exploitation. Le système d'exploitation intelligent est une solution idéale pour les entreprises qui souhaitent augmenter leur efficacité de production et améliorer leurs résultats.



imprimante à souder automatique

Fonction principale

Impression de pâte à souder : la pâte à souder est imprimée avec précision sur la pastille du PCB pour préparer le montage et le soudage ultérieurs des composants.

Caractéristique clé

Haute précision : précision d'impression au micron pour garantir une distribution uniforme de la pâte à souder.

Automatisation : fonctionnement entièrement automatique, réduction des interventions manuelles.

Alignement visuel : équipé d'un système de vision pour obtenir un alignement de haute-précision.

Polyvalent : prend en charge plusieurs tailles de PCB et types de pâte à souder.

Production efficace : impression à grande vitesse-, amélioration de l'efficacité de la production.

Champ d'application

Electronique grand public : téléphones mobiles, tablettes, ordinateurs, etc.

Electronique automobile : calculateur, capteurs, etc.

Electronique industrielle : PLC, module de puissance, etc.



Le produit est avdisponible avec des configurations-riches en fonctionnalités et personnalisées. Nos représentants commerciaux se feront un plaisir de vous fournir de plus amples informations sur le produit et de répondre à toutes vos questions. Alors, commencez dès aujourd'hui votre voyage vers une fabrication plus intelligente, plus intuitive et plus productive avec le tout nouveau système d'exploitation intelligent -feeder Assembly Station.

Chargeur automatique de PCB

La machine de placement SMT peut directement placer la carte PCB finie d'impression sur la piste pour réaliser le chargement, le pointage, le placement et le montage automatiques de la carte. Il prend en charge plusieurs-alimentateurs : maximum 50 alimentateurs. La taille du plateau IC standard, du chargeur de tube, du chargeur de bâton peut être réglable.

Identification synchrone par quatre ensembles de caméras

La machine de placement SMT est équipée de 6 caméras : une MARK, une caméra de haute précision et 4 caméras à grande vitesse-. Il peut réaliser une identification synchrone à 4 têtes pour garantir la rapidité et la précision du montage. La configuration standard est de 16 buses d'aspiration JUKI de haute précision.

Système d'asservissement

La machine de placement SMT est équipée d'un système d'asservissement importé de Panasonic, au Japon, avec une précision et une stabilité élevées pour garantir un montage stable 24 heures sur 24.

Chaîne

Il adopte une chaîne porte-câbles résistante aux hautes pressions et à l'usure-, du même type que celle des machines importées. La chaîne porte-câbles peut supporter des milliers de fois la pression de preuve.

Piste

Il adopte une piste de haute précision de TBI Taiwan qui présente un faible bruit et une haute précision pour garantir le taux de précision des puces BGA.

Convoyeur

Cette machine de placement SMT peut être automatiquement connectée au convoyeur qui peut transporter la carte PCB vers la machine de soudage par refusion SMT sans assistant manuel, économisant ainsi les coûts de main-d'œuvre.



Spécification

Nombre de mangeoires	72 ou 80
Rail de guidage d'entraînement XYZ	Rail de guidage en ligne droite-de haute-précision robuste-à usage intensif TBI
Nombre de caméras	10
Nombre de têtes	8
Puissance moyenne	700W
Tableau automatique	Piste en trois étapes-
Guide	Guide-vis
Vitesse de montage maximale	15000 PC/h
Vitesse de montage moyenne de la résistance de montage réelle	12000 PC/h
Portée de déplacement maximale dans l'axe Z	20mm
Surface maximale du circuit imprimé	500×450mm
Précision de positionnement	0,01 mm
La gamme tampon de buse d'aspiration	4,5 mm
Poids	750KG
Dimension	1420*1370*1350mm
Alimentation	110 V/220 V, 50/60 Hz
Air comprimé	0,5-0,6 MPa
Moteur d'entraînement	Servomoteur Panasonic
Système d'entraînement de mouvement	Lecteur DSP haute vitesse-Panasonic
Mode de reconnaissance	Reconnaissance simultanée de huit têtes
Source de vide de la buse d'aspiration	Générateur de vide marche-haute vitesse-avec casse-vide
Système opérateur	Système d'exploitation du système d'exploitation à montage de puces entièrement-automatique.
	Développé indépendamment par nos soins sur la base du système d'exploitation Windows
	Prend en charge Windows XP, Win7
Angle de l'élément	Rotation synchrone de 0 à 360 degrés pendant le mouvement
Mode de fonctionnement X/Y	Courbe intelligente de la liaison linéaire d'accélération et de décélération
MARQUER le positionnement des points	Entièrement-automatique (le point MARK peut être ajusté à volonté)
Alarme intelligente	Correction automatique, remplissage automatique, alarme de manque d'alimentation
Mode d'entrée de plaque	Connexion automatique de gauche à droite en sections individuelles
	Positionnement automatique du transfert de PCB/positionnement du piston, alimentation manuelle des plaques
Affichage visuel	Écran de contrôle industriel de 17 pouces, 4:3, résolution : 1280 x 1024
Nombre de caméras de reconnaissance	Une caméra de reconnaissance Mark, quatre caméras de reconnaissance rapide-
	Une caméra de reconnaissance-précise.
Portée de montage adaptative	Adaptatif à 0201 0402, 0603, 0805, 1206, diode, audion, SOT, QFP
	Dans les 40*40 mm et la distance des broches supérieure ou égale à 0,3 mm (entraxe de 0,5 mm) et BGA
