Assemblage automatisé de PCB à l'aide d'une machine Pick & Place

Matériel-T4-44/50F

Efficace Multifonctionnel Intelligent

Recherche et développement de Proofing Business Diamond-Grade

Économiseur d'argent : économisez de l'espace, petit investissement, haute efficacité, retour rapide. Guide : guide d'utilisation du logiciel, programmation en seulement 5 minutes.

Changement de ligne Flash : changement de plaque de production, pas besoin de masquage, ingénierie de remplacement intelligent

Paramètre d'équipement

■ Taille du pré-emballage : L95*W119*H89CM

■ Poids avant emballage : 196,5 KG

■ Taille après emballage : L107*W130*H108CM

■ Poids après emballage : 239,5 KG

Composants montés sur la plage de support

Composants de support à partir de 0201 ■ Taille maximale des composants: 30*30mm■ Max. composants hauteur : Inférieure ou égale à 7mm

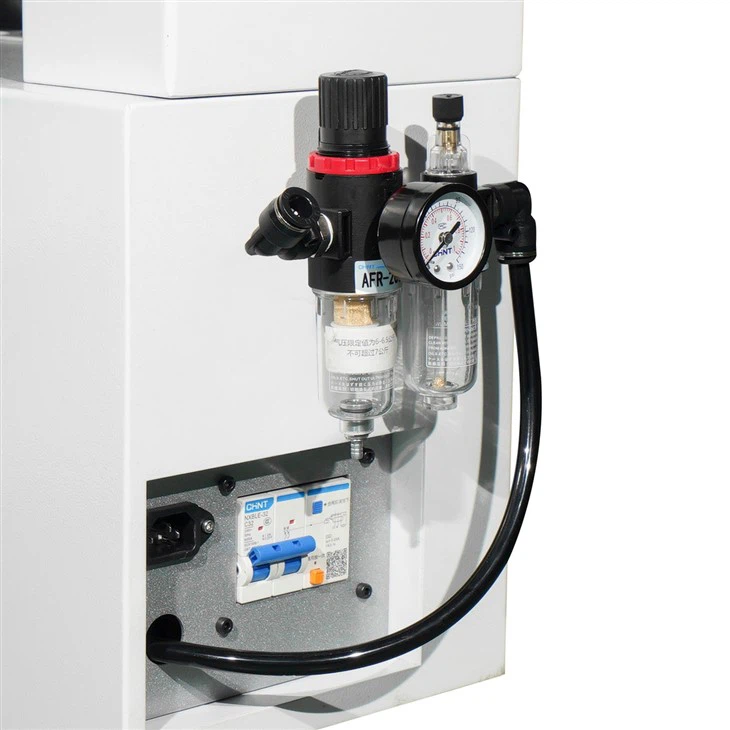

4Générateur de vide

La tête de montage est constituée de matériaux nano-aéronautiques à haute concentricité, sans blanchiment, résistance à l'usure, bonne résilience et buses d'aspiration en céramique sans électricité statique. Le processus de production adopte les normes industrielles intelligentes allemandes 4.0, répondant aux exigences environnementales ROSH de l'Union européenne. La pression négative est générée par un générateur de vide et les composants sont aspirés et placés sur le PCB.

Type de buse Champ d'application

• 501 Buse 0201
• 502 Buse 0204
• 503 Buse 04020603
• 504 Buse 0603 0805 1206 SOP8 SOT23
• 505 Buse SOP8 SOYA23 SOT QFN
• Buse 507 QFN TQFP BGA ou composants montés 020 mm

■Nombre maximum de chargeurs pris en charge 44/50 (sur la base de 8 mm)

Plateau IC personnalisé 48

Prend en charge les deux électriques

alimentateur et alimentateur pneumatique et alimentateur vibrant

Le convoyeur de transfert de PCB adopte une courroie de transmission antistatique, qui a une bonne élasticité, n'est pas facile à déformer, a une bonne flexibilité, une résistance à la traction élevée et une bonne résistance à l'usure. Elle est efficace pour prévenir l'électricité statique et n'est pas affectée par l'électricité statique lors du transport de composants électroniques. La largeur de la piste peut être automatiquement ajustée en fonction de la taille du PCB. L'appareil est équipé d'une position capteur et utilise un convoyeur à trois -étages pour planifier scientifiquement le temps d'alimentation et de déchargement des plaques, permettant ainsi une production efficace de l'appareil.

■ Convoyeur à trois -étages

■ Support PCB supérieur ou égal à 50*50mm

■ 1 pointRésolution de l'appareil photo

■ Résolution de la caméra 1CCD

Utilisé pour les petits composants de patch tels que 0201 ou plus petit Utilisé pour l'identification des points de marquage et des points de repère Utilisé pour l'identification du BGA IC ou des composants plus gros

Machine équipée d'une caméra industrielle, avec de meilleures performances et stabilité. Le système de montage Huawei Guochuang peut compléter l'identification des composants sous plusieurs caméras en millisecondes et compenser les résultats de dentification, garantissant une collecte d'images de composants de haute -qualité, transmettant ainsi plus précisément les données des composants et les données de coordination au processeur, pour obtenir des données de montage plus précises.

Notre tireur de puces adopte une structure en arc, il complète l'action de montage des composants grâce à une liaison synchrone multi-axes de l'axe XYZA contrôlé par le processeur. Son fonctionnement utilise un système d'entraînement à double servomoteur AC avec un circuit de commande entièrement synchronisé, minimisant les vibrations internes, assurant un mouvement fluide dans la direction de l'axe XYZA, rendant le positionnement et montage multi-angle des composants plus précis. L'ensemble du système a une vitesse de réponse rapide, un faible bruit et un fonctionnement fluide.

Vis à billes de meulage axe XY

■ Rail de guidage linéaire axe XY

■ Système d'entraînement par servomoteur AC à axe XY Vis à billes de meulage à axe FourZ

■ Quatre moteurs angulaires

Le nouveau système d'exploitation intelligent combine la situation de production actuelle de style chinois, réalisant une production intelligente numérique et évoluant vers un système d'exploitation plus adapté aux Chinois. La programmation intelligente à un seul bouton - améliore considérablement le temps et les coûts de fonctionnement, ainsi que l'efficacité de la production de l'ensemble de la ligne. Par rapport à la programmation traditionnelle, elle permet d'économiser 90 % de temps et peut terminer la programmation en 5 minutes, prenant en charge une production de 24 heures sans temps d'arrêt

■Optimisation automatique de l'emplacement de la station d'assemblage Feida

■ Optimisation automatique de la séquence d'installation des buses Convergence multi-têtes

Calibrage automatique des coordonnées d'aspiration Feida

■ Chemin le plus court pour le montage automatique de la mise en page

■ Bibliothèque d'encapsulation

■ Système d'auto-induction anti-collision Feida-

■ Compensation de différence de carte PCB

Veuillez consulter le personnel commercial pour plus de fonctions
